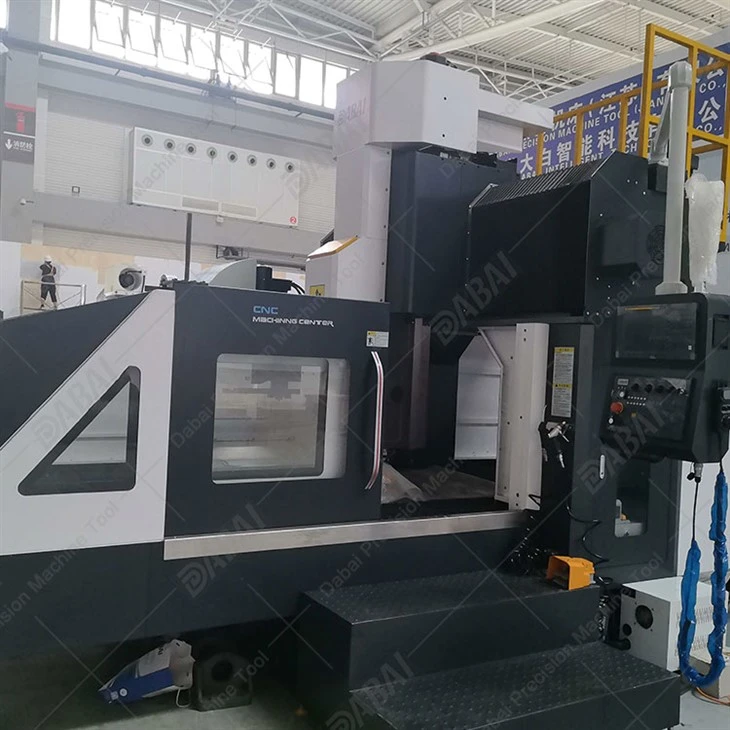

Struktura mašine i sistem kretanja
Mašina usvaja krutu konfiguraciju portala optimizovanu analizom konačnih elemenata (FEA).
●X-osa: uzdužno kretanje radnog stola
●Y-os: pomicanje sedla poprečne grede
●Z-os: vertikalno kretanje glave vretena
Ova struktura osigurava stabilnu raspodjelu opterećenja i minimizira vibracije tokom teških operacija rezanja, poboljšavajući vijek trajanja alata i kvalitet završne obrade.
Osnovne inženjerske prednosti
Visoka-FEA optimizirana struktura krutosti
Cijeli okvir mašine je dizajniran korištenjem analize konačnih elemenata kako bi se osigurala-dugotrajna krutost, otpornost na deformacije i stabilnost obrade pod velikim opterećenjima.
Sistem vretena mjenjača s dvostrukom-brzinom
Menjač vretena pruža:
●Mali-konstantni obrtni moment za teške-sečenje
●Velika-stalna snaga za preciznu završnu obradu
Ovo omogućava neometani prijelaz između grube obrade i fine obrade.
Ojačani sistem greda i ramova
●Široki-stepenasta struktura vodilice poboljšava otpornost na savijanje
●Veliki-presjek sa četverostranim-odrškom osigurava stabilno sečenje u uslovima visokog opterećenja
Sistem vretena visokih{0}}performansi
Sistem vretena podržava:
●Glodanje, bušenje, bušenje
●Obrada sa 5 strana sa integracijom ugaone glave
Opcije konfiguracije vretena:
●Standardni zupčanik-tip BT50 vretena
●Opcionalni-precizni sistem vretena velike brzine
Linearni sistem vodiča
●Visoka-rotirajući sistem linearnih vodilica (dvostruka ili četverostruka šina po izboru)
Tehničke specifikacije
|
Stavka |
Specifikacija |
|
Model |
GMC3025Z |
|
Struktura Tip |
Fiksni portal, pokretni sto |
|
X/Y/Z putovanja |
3000 × 2500 × 1000 mm (prilagodljivo) |
|
Table Size |
3000 × 2200 mm |
|
Maksimalno opterećenje stola |
15.000 kg |
|
Brzina vretena |
Do 6000 o/min (mjenjač) |
|
Snaga vretena |
22 / 26 kW opciono |
|
Spindle Taper |
BT50 / BBT50 |
|
Sistem vodiča |
Linearna vodilica valjka (HIWIN / THK opciono) |
|
Prijenos |
Dvostruki{0}}mjenjač |
|
Preciznost pozicioniranja |
±0,005 mm |
|
Ponovljivost |
±0,003 mm |
|
CNC sistem |
Siemens 840D / FANUC 31i-B / Mitsubishi M80 |
|
Tool Magazine |
24–60 alata (opciono) |
Industrijske primjene
GMC3025Z CNC portalni obradni centar se široko koristi u:
● Strukturne komponente civilnog vazduhoplovstva
●Automobilski blokovi motora, dijelovi šasije i kalupi
●Oprema za proizvodnju energije i električne energije
●Konstrukcijski dijelovi teških mašina
●Precizna proizvodnja kalupa
●Velike komponente od crnih i obojenih metala
Posebno je pogodan za-dijelove velikih razmjera koji zahtijevaju i tešku grubu obradu i visoku{1}}završnu obradu.
Zahtjevi za integraciju proizvodne linije
Da bi kupcima pomogli da procijene tvorničku kompatibilnost, stroju je potrebno:
●Podna površina: cca. 8–12 metara površine instalacije (u zavisnosti od konfiguracije)
●Temelj: Armirano betonski temelj potreban za stabilnost velikog opterećenja
●Napajanje: Industrijsko 3-fazno napajanje (prilagodljivo po regiji)
●Dovod vazduha: Sistem komprimovanog vazduha potreban za promenu alata i sistem vretena
●Rad: 1–2 operatera za standardnu proizvodnu liniju
Ova mašina je dizajnirana za integraciju u srednje{0}}do-velike industrijske proizvodne linije.
Mogućnosti prilagođavanja mašine
●CNC sistemi: Siemens / FANUC / Mitsubishi
●Konfiguracije obrtnog momenta i brzine vretena
●Produženi hod za velike radne komade
●Automatska izmjena alata (ATC 24–60 alati)
●Ugaona glava za obradu sa 5 strana
●Prilagođena veličina stola i nosivost
●Automatski interfejs za buduću integraciju robota
Kontrola kvaliteta i inženjerska verifikacija
Svaki GMC3025Z CNC portalni obradni centar je proizveden u skladu sa strogim ISO-sertifikovanim sistemima kvaliteta i podvrgava se potpunoj inspekciji prije otpreme.
Certifikati
ISO 9001 Sistem upravljanja kvalitetom
ISO 14001 Sistem upravljanja zaštitom životne sredine
ISO 45001 Sistem zaštite zdravlja i sigurnosti na radu
CE certifikat

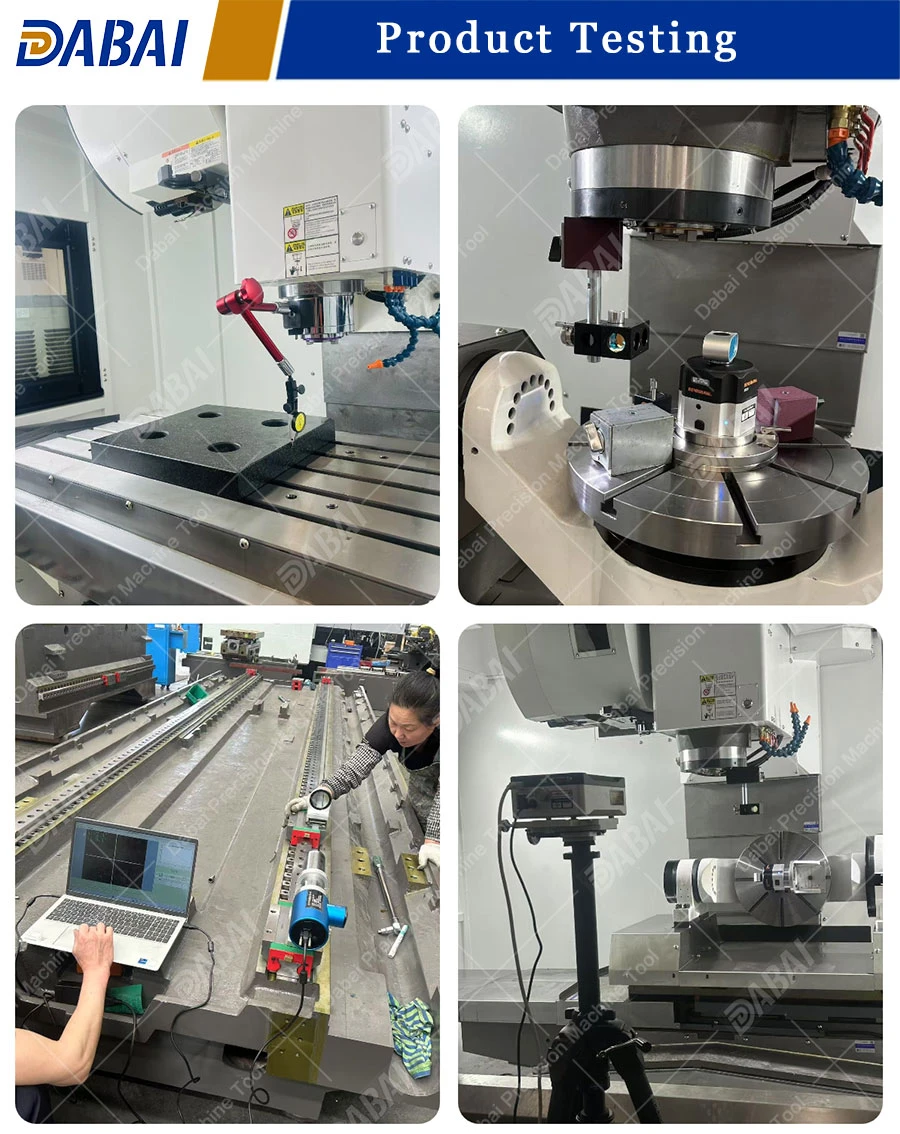

Proces testiranja
Kalibracija geometrijske tačnosti laserskog interferometra
Ispitivanje dinamičke ravnoteže vretena
72-satni kontinuirani radni test sa punim{0}}opterećenjem
Kompletan izveštaj o inspekciji isporučen sa mašinom
Sistem za zaštitu ambalaže i izvoza
Da biste osigurali siguran međunarodni transport:
Vakuumski inhibitor korozije (VCI) protiv rđe -tretman koji se primjenjuje na sve metalne površine
Zapečaćeno pakovanje -otporno na vlagu za-okeanski teret na velike udaljenosti
Drveni sanduk bez izvoza -fumigacije-
Pojačanje čeličnog okvira{0}}otporno na udarce
Profesionalni dizajn utovara kontejnera kako bi se spriječilo oštećenje prilikom kretanja
Sistem postprodajnih usluga
12-mjesečna garancija (mehaničke i električne komponente)
Doživotna tehnička podrška
Pomoć pri rješavanju problema na daljinu
Zagarantovana nabavka rezervnih dijelova za-dugoročni rad
Opcionalno-instalacija i puštanje u rad
Obuka operatera dostupna na zahtjev
FAQ
Inquiry Now
GMC3025Z CNC portalni obradni centar može se u potpunosti prilagoditi vašim zahtjevima proizvodnje, veličini obratka i potrebama preciznosti obrade.
Kontaktirajte naš tim za inženjering aplikacija kako biste dobili:
●Prilagođeni tehnički prijedlog
●Analiza kompatibilnosti fabričkog izgleda
●Detaljna ponuda u roku od 24 sata
●Preporuka za mašinsko rešenje
